Ressort Plat : Guide Technique, Conception et Applications Industrielles

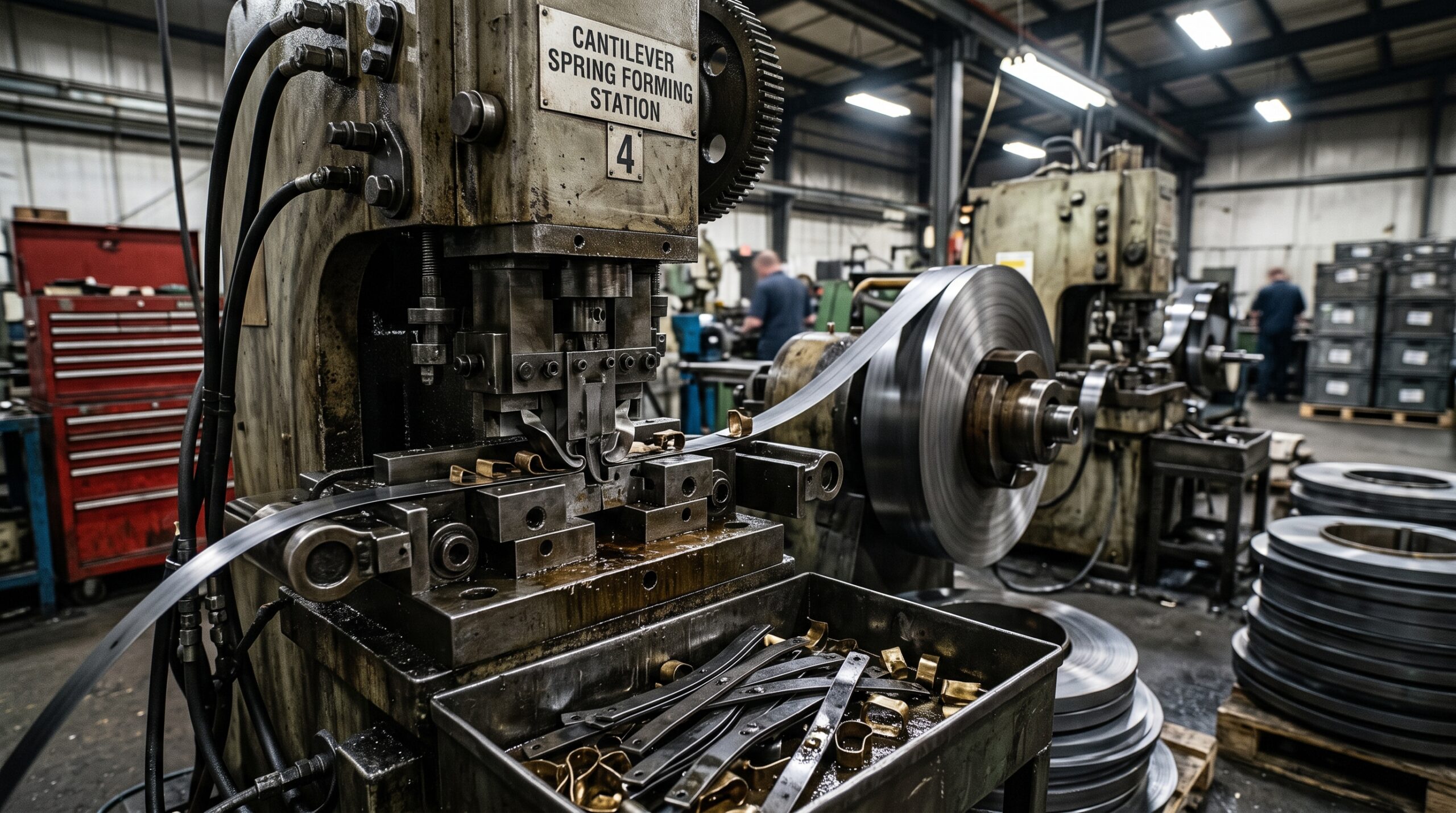

Le ressort plat est un composant élastique de précision, incontournable pour la conception de mécanismes compacts exigeant des fonctions de maintien, d'amortissement ou de rappel. Fabriqué à partir de feuillards métalliques découpés et cambrés, il s'intègre parfaitement dans les espaces les plus restreints de vos assemblages industriels.
En résumé : Contrairement aux ressorts hélicoïdaux en fil rond, le ressort plat utilise la déformation en flexion d'une bande ou d'une lame métallique (le feuillard) pour stocker et restituer l'énergie mécanique, offrant ainsi un guidage intrinsèque et un gain de place optimal.
1. Qu'est-ce qu'un Ressort Plat ?
Le ressort plat est une pièce mécanique conçue pour subir d'importantes déformations élastiques avant de reprendre sa forme initiale. En modulant l'épaisseur, la largeur et la géométrie de la lame, les ingénieurs peuvent cibler des raideurs très spécifiques, adaptées à des cinématiques où un ressort hélicoïdal ne pourrait pas s'insérer.
Définition et principe de fonctionnement
Le fonctionnement fondamental du ressort plat repose sur la résistance des matériaux en flexion simple. Souvent encastré à une extrémité (montage en porte-à-faux ou cantilever), il encaisse une force perpendiculaire à sa surface plane. L'énergie accumulée dans la matière par la flexion est ensuite libérée pour assurer l'effort de rappel ou la pression de contact.
Typologies et configurations géométriques
Pour répondre à une multitude de contraintes techniques, le ressort plat se décline en plusieurs formes :
- Lame simple (cantilever) : Bande de section rectangulaire constante ou évolutive, utilisée pour des rappels de force simples ou des leviers élastiques.
- Ressort plat de forme (clips et agrafes) : Feuillards subissant plusieurs opérations de cambrage 3D, conçus pour des assemblages par encliquetage, des contacts électriques ou des fonctions de verrouillage.
- Ressort à lames superposées : Empilement de plusieurs feuillards de longueurs dégressives, permettant d'absorber des charges très lourdes (ex: suspensions de véhicules industriels).
2. Matériaux et Traitements de Surface
La performance en fatigue, la résistance à la relaxation et la protection contre la corrosion d'un ressort plat dépendent intrinsèquement de la nuance de l'alliage choisi et de son traitement thermomécanique (trempe et revenu).
Tableau comparatif des matériaux
| Matériau | Nuances Courantes | Caractéristiques Principales | Applications Privilégiées |
|---|---|---|---|
| Acier au carbone | C75S, C90S (Norme EN 10132-4) | Excellente limite élastique ($R_e$), coût maîtrisé, grande résilience après traitement thermique. | Mécanismes d'outillage, clips de fixation, ressorts de serrures, composants automobiles. |
| Acier Inoxydable | 1.4310 (AISI 301), 1.4404 (316L) | Protection anticorrosion naturelle, forte tenue à la fatigue, écrouissage élevé. | Équipements médicaux, industrie agroalimentaire, pompes et vannes, milieu marin. |
| Alliages Spéciaux / Cuivreux | CuBe2 (Cuivre Béryllium), CuSn6 | Propriétés amagnétiques, excellente conductivité électrique et thermique. | Lames de contacteurs électriques, relais de puissance, électronique de précision. |

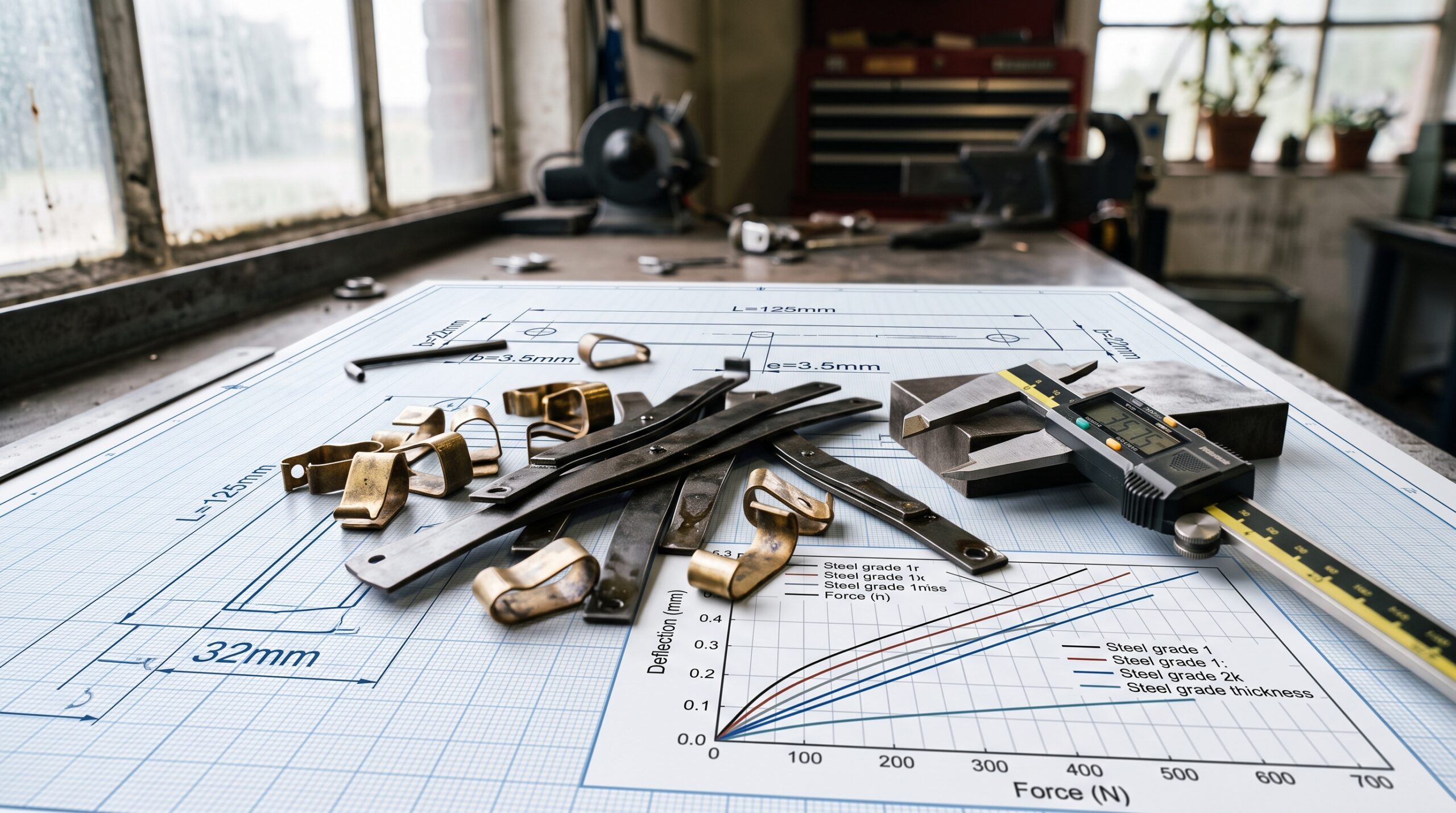

3. Calcul et Dimensionnement d'un Ressort Plat
La conception analytique d'un ressort plat encastré à une extrémité et soumis à une charge concentrée à son extrémité libre repose sur les équations d'Euler-Bernoulli. Pour une section constante, il faut maîtriser l'épaisseur ($e$), la largeur ($b$), la longueur libre ($L$), et le module de Young du matériau ($E$).
1. Flèche / Déflexion maximale (f)
2. Contrainte maximale de flexion (σ)
4. Domaines d'Application Industrielle
- Automobile & Transports : Lames de suspension, ressorts de pédaliers, mécanismes de prétensionneurs de ceintures de sécurité, contacts de klaxons.
- Électrique & Connectique : Lames de relais, fiches de contact, borniers à insertion rapide, interrupteurs et micro-rupteurs.
- Médical & Aéronautique : Instruments chirurgicaux (pinces), systèmes de dosage de fluides, freins de sécurité pour actuateurs, verrouillages de cockpits.
5. Pourquoi choisir Le Temple du Ressort ?

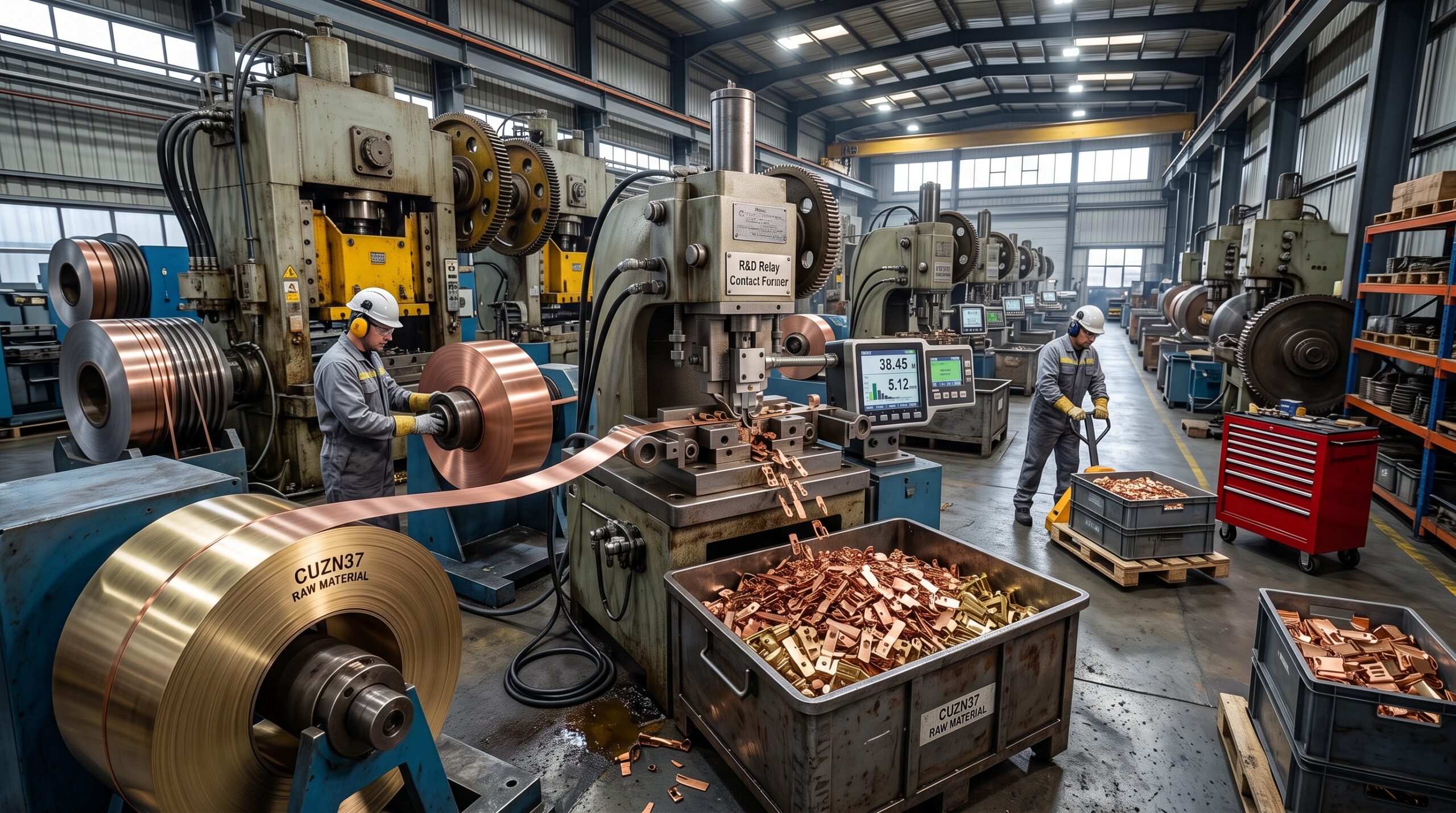

Nos ingénieurs valident vos fichiers CAD 3D, réalisent les simulations par éléments finis (FEA) et vous accompagnent de la pièce unique jusqu'à la grande série sur commande numérique. Chaque lot bénéficie de contrôles rigoureux, de tests de fatigue dynamiques et de certificats de conformité matière (EN 10204 type 3.1) pour vous garantir une fiabilité totale.
